Высокопроизводительный инженерный комплекс МФУ
Seiko LP-2050 MF предназначен для печати, копирования и сканирования технической документации в промышленных объемах. Высокая скорость работы, большой запас бумаги для печати на разных носителях, включая бумагу и кальку, минимальное время простоя, благодаря инновационным решениям - все это делает аппарат привлекательным для самых требовательных заказчиков.
Высокопроизводительная инженерная система
Инженерная система Seiko LP-2050 MF разработана для работы с большим объемом чертежей на высоконагруженных участках выпуска конструкторской документации. Этому способствуют скоростные параметры системы. Скорость механизма печати составляет 6,3 линейных метров в минуту, а производительность достигает 4.9 листов А0 в минуту (9 листов А1 в минуту). Время вывода отпечатка формата А0 – 27 секунд.
Работа без простоев
МФУ Seiko LP-2050 это уникальная инженерная система, которая разработана исходя из принципа минимизации времени простоя. В этом его главное отличие от конкурирующих моделей. Для этого производитель заложил высокий ресурс в детали, требующие периодической замены (100 км) и предусмотрел возможность проведения силами оператора следующих процедур:
• Замены блока фотобарабана (драм-картриджа)
• Замена узла коротрона заряда
• Замена фильтров
Фактически все замены, требуемые до достижения счетчика в 100 км, оператор может выполнять самостоятельно без приглашения сервисных инженеров. Для самостоятельного обслуживания оператору понадобится лишь освоить процедуры профилактической чистки основных узлов. Таким образом, затраты на сервисное обслуживание существенно сокращаются, и время простоя аппарата снижается до минимума.
Запас бумаги и работа с носителями
Инженерная система оснащена 4 рулонами бумаги, расположенными в 2 лотках. Рулоны устанавливаются во фланцевые держатели. Ширина рулона определяется автоматически. Допустимый диапазон ширины от 914 мм до А3 (297 мм). Аппарат поддерживает работу на бумаге, кальке (в том числе тонкой отечественной), пленке.
Функции системы
МФУ Seiko LP-2050 это многофункциональная инженерная система, в базовой комплектации поддерживающая функции копирования, печати и сканирования черно-белых документов. Дополнительно возможно доукомплектование машины опцией цветного сканирования, которая обеспечивает сканирование документов в цвете и простое копирование чертежей на отдельный цветной струйный плоттер.
Сканирование
Инженерная система оснащена высокопроизводительным сканером. Скорость протяжки документов достигает до 240 мм/ с как в черно-белом, так и в цветном режиме (опция). Для сканирования ветхих и тонких оригиналов предусмотрен щадящий режим, при котором скорость снижается до 60 мм/с. Сканер используется как при копировании, так и при сканировании документов на ПК. Для сканирования документов на ПК используется режим отправки с панели управления аппарата или драйвер сканера, установленный на компьютере.
Конструкция сканера
В аппарате Seiko LP-2050MF используется новая разработка сканера, в которой применены современные технические решения.
• Двойной источник света

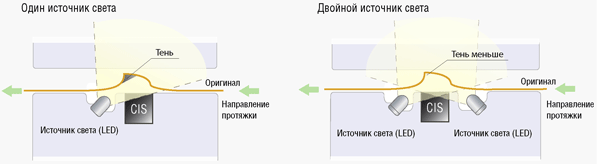

Оригинал при сканировании подсвечивается двумя LED-источниками света, расположенными по обе стороны считывающего элемента CIS. Как показано, на рисунке, такая система позволяет более качественно подсвечивать оригиналы с проблемными участками (морщинами, складками и т.п.). В этом случае практически исчезают области тени, которые могут образовываться на копиях и сканах при одном источнике освещения.
• Металлические ролики протяжки
Для протяжки оригиналов используются парные металлические ролики с насечками. Такие ролики в отличие от резиновых совершенно не изнашиваются, не требуют замены, подача оригиналов не ухудшается со временем эксплуатации аппарата.
• Прижимные пластины
Прижимные пластины, расположенные над датчиками CIS имеют специальную форму, напоминающую пластиковые пружины для переплета. Конструкция позволяет обеспечить, равномерный по ширине, плотный и вместе с тем бережный прижим оригинала, что также улучшает результаты сканирования чертежей со складками.
• Стекло экспонирования
В случае повреждения стекло экспонирования очень легко и быстро может быть заменено обученным оператором. Стоимость стекла очень невысокая.
Контроллер обработки данных
Функция обработки данных возложена на встроенный сетевой контроллер с 2 Гб оперативной памяти и жестким диском 320 Гб. Обмен данными с внешними ПК происходит по сетевому интерфейсу Gigabit Ethernet.
В режиме печати поддерживается работа с документами длиной до 15 метров. Возможен прием и обработка данных одновременно по 20 логическим портам от различных ПК в сети. Поддержка основных форматов данных и прилагаемое программное обеспечение позволяет организовать пакетную печать файлов формата PDF, JPEG, TIFF.
Параллельная обработка данных
Контроллер поддерживает параллельную обработку данных. Это означает, что при выполнении аппаратом какого либо задания в то же самое время можно использовать другие функции машины, например, можно сканировать документы для копирования или отправки на ПК, не прерывая процесс печати текущего задания.
| |
Вторичная работа |
| Первичная работа |
Копирование |
Сканирование |
Печать |
| Копирование |
|
Да*1 |
Да*2 |
| Сканирование |
Да*3 |
|
Да |
| Печать |
Да*4 |
Да |
|
*1 – можно сканировать для отправки во время тиражирования
*2 – можно печатать во время сканирования для копирования
*3 – можно сканировать для копирования во время отправки
*4 – можно сканировать для копирования во время
Вывод отпечатков
Вывод отпечатков производится в один из 2 выходных слотов, расположенных с задней стороны аппарата. Верхний лоток предназначен для вывода документов формата А3 и меньше. Нижний слот - для документов большого формата. Для организации максимально производительной работы участка выпуска документов к аппарату можно подключить один из on-line фальцовщиков Es-te: Es-te 4211-8, Es-te 2400
Комбинированная панель управления
Панель управления Seiko LP-2050 MF - комбинированная. Она сочетает большой цветной сенсорный дисплей для выбора режимов работы, настройки системных функций и выдачи подсказок и сообщений, а также прочную кнопочную панель, обеспечивающую максимальную надежность при эксплуатации.
Копирование на цветной струйный плоттер
Инженерные системы Seiko LP-2050 MF оснащены цветными сканерами (в случае LP-2050 MF эта возможность является опциональной и появляется после введения кода активации). Возможность цветного сканирования можно использовать не только для получения электронных файлов в цвете, но и для прямого копирования цветных документов на цветные струйные плоттеры.
Управление процессом копирования производится с панели инженерной системы и не требует привлечения дополнительного компьютера. На панели задаются установки сканирования, относящиеся к качеству оригинала, а также режим копирования (быстрое, стандартное, повышенное качество).
Струйный плоттер, на который производится копирование, должен поддерживать прием данных по сети (TCP/IP), а также формат HP-GL (HP-RTL).
Дополнительный способ цветного копирования реализован с помощью программы TerioStation.
Бережное сканирование ветхих оригиналов
Сканер инженерных систем
Seiko LP-2050 может сканировать с большой скоростью и успешно решать задачи оперативного перевода бумажной документации в электронный вид. В зависимости от разрешения и цветового режима скорость меняется в диапазоне от 40 мм/с до 240 мм/с. Подробнее скорости протяжки при разных разрешениях см. здесь.

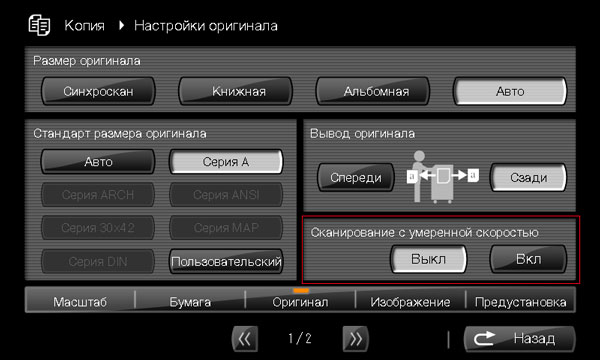

Вместе с тем в аппарате предусмотрен режим протяжки с умеренной скоростью. В этом случае сканер снижает скорость протяжки до 60 мм /с. Такой режим целесообразно использовать для протяжки ветхих и проблемных оригиналов.
Скорости сканирования при разных разрешениях
Скорость протяжки оригинала сканером зависит от режима цвета и разрешения сканирования. Ниже приведена таблица скоростей сканирования при разных режимах.
| Скорости сканирования при разных разрешениях |
| |
| Разрешение |
Режимы: Черно-белый /полутона |
Режим: Цвет 24 бит |
| 150 dpi |
240 мм/с или 14,4 м/мин |
240 мм/с или 14,4 м/мин |
| 200 dpi |
240 мм/с или 14,4 м/мин |
225 мм/с или 13,5 м/мин |
| 300 dpi |
240 мм/с или 14,4 м/мин |
150 мм/с или 9 м/мин |
| 400 dpi |
120 мм/с или 7,2 м/мин |
60 мм/с или 3,6 м/мин |
| 600 dpi |
120 мм/с или 7,2 м/мин |
40 мм/с или 2,4 м/мин |
Панель управления
Инженерные системы Seiko LP-2050 MF используют комбинированную панель управления, которая состоит из цветного сенсорного экрана, кнопок выбора режимов, а также кнопочной клавиатуры ввода цифровых данных.
Сенсорная панель - имеет размер 8,5 " по диагонали. Сообщения выдаются на русском языке.
Панель упрвления встроенная и не выходит за габариты аппарата, поэтому ее невозможно задеть, "свернуть" , поломать. Панель управления готова к работе сразу после распаковки аппарата. В этом состоит одно из преимуществ перед панелями, располагающимися на отдельных держателях, которые нужно собирать во время инсталляции аппарата.
Расположение электронных плат
В новых аппаратах
Seiko LP-2050 MF все электронные платы закреплены в задней части аппарата и легко доступны при снятии задней крышки. Это облегчает диагностику и ремонт аппарат в случае необходимости тестирования с заменой тех или иных плат.
Основные электронные платы Seiko это плата контроллера, плата управления сканером и плата управления механизмом печати.
Подавление фона синьки
Как известно, зачастую на российских предприятиях приходится решать задачу копирования документов, которые сохранились только на синьках (синька - это копия, полученная на светокопировальном аппарате). Иногда синьки нужно сохранять в электронном архиве. Во всех этих случаях важно, чтобы инженерная система путем анализа осканированных данных могла качественно подавить фон, при этом не потеряв существенных деталей чертежа или даже усилив тонкие линии.

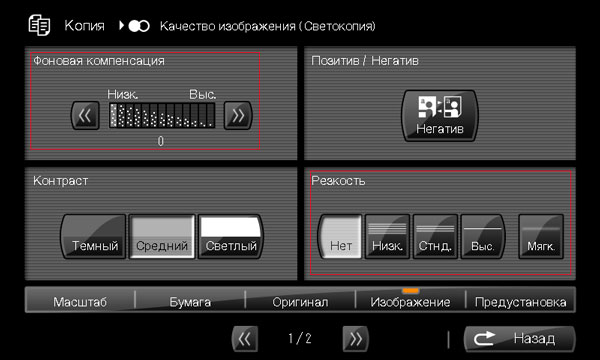

В аппаратах Seiko LP-2050 MF управление подавлением фона очень гибкое. Имеется специальный режим «Светокопия», в котором предусмотрено автоматическое или ручное управление подавлением фона. Для автоматического подавления имеется 13 градаций – от слабого до сильного.

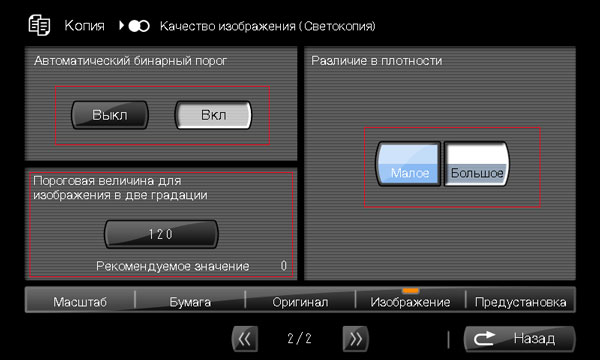

При ручном подавлении можно вручную выставить порог бинаризации (от 0 до 255). При сканировании конкретного оригинала аппарат выводит подсказку по рекомендованному значению порога бинаризации для данного конкретного оригинала. Еще одна настройка – параметр различия плотности фона по площади оригинала: сильное различие или слабое различие. Все эти настройки позволяют аппарату Seiko справиться с синькой любой сложности, в том числе с неравномерным фоном
Работа с фолдерами Es-Te в режиме полной обратной связи
Инженерные системы

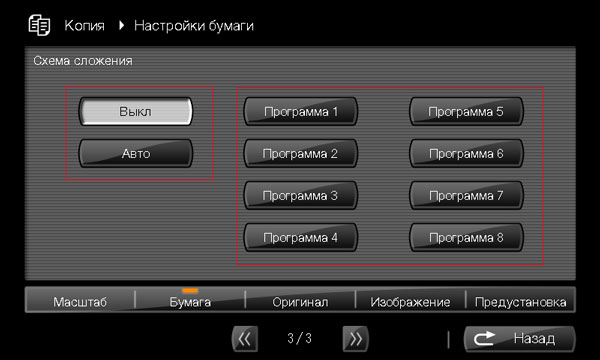

Seiko LP-2050 MF можно использовать совместно с on-line фальцовщиками Es-Te для увеличения общей производительности участка выпуска документации. On-line фальцовщики работают со скоростью печатающего механизма и обеспечивают качественное сложение документов по заданной программе.
.jpg)
Для подключения плоттера и фолдера разработаны комплекты стыковки с on-line фолдерами es-te 2400 и es-te 4211 и драйверы, обеспечивающие полную обратную связь. Полная обратная связь подразумевает контроль заминов с автоматической перепечаткой заданий в случае возникновения сбоев. Кроме того, с панели инженерной системы или из драйвера принтера можно выбирать режим фальцевать / не фальцевать, а также номер программы фальцовки.
Печать с раскладкой документов по разным выходным лоткам
Инженерные системы
Seiko LP-2050 MF и LP-1030 MF поддерживают 2 тракта вывода отпечатков: лоток А3 - для вывода документов, размер которых меньше или равен формата А3 и основной слот для вывода документов любого размера. Непосредственно выходной лоток А3, который может принимать отпечатки поставляется стандартно с
LP-2050 MF и опционально с
LP-1030 MF.
Благодаря наличию двух трактов вывода отпечатков, можно организовать работу так, чтобы все отпечатки малого размера выводились на лоток А3, а отпечатки размера больше А3 в основной приемный лоток. Более того, даже если в рамках одного задания (например, многостраничного PDF файла) встречаются листы как большого, так и малого формата, то они могут быть также рассортированы по различным выходным лоткам. Это может быть удобно при больших объемах печати, когда не потребуется отыскивать листы небольших форматов среди черетежей А0 и А1.
Печать документов нестандартных размеров
Большое количество чертежей у российских заказчиков выполнено на бумаге нестандартного размера - шириной 620 мм, 610 мм 850 мм и пр. Для того чтобы копировать такие чертежи без обрезки и масштабирования в аппратах Seiko предусмотрена работа с серией пользовательских размеров. Всего серия пользовательских размерв содержит 4 размера, которые могут быть заданы оператором с панели управления или через Web.
Если заказчик работает с рулонами, например, 620 мм шириной, то в аппрате включается пользовательская серия размеров, содержащая такой размер. В результате копирование документов будет производится без обрезки и сдвигов.
Кроме того, если необходимо печатать в потоке с компьютера документы произвольного размера, где встречаются как стандартные, так и нестандартные форматы, то можно настроить порт печати на оптимальный вывод таких документов, при котором они не обрезаются и располагаются на листе так, чтобы достигалась максимальная экономия бумаги.
Печать с обрезкой полей, не содержащих информации

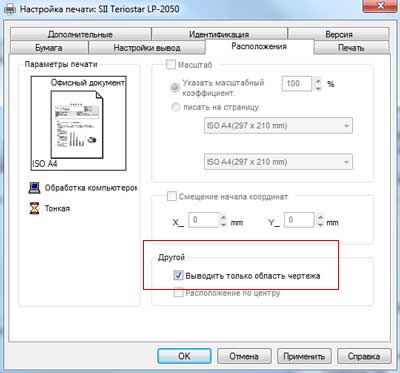

При печати с компьютера в драйвере принтера можно выбрать функцию обрезки полей не содержащих информации. Например, если вы задали печать на пользовательском формате бумаги 1000 х 594 мм, а файл имеет реальный размер 841 х 594 мм, то принтер обрежет бумагу по размеру 841 х 594 мм, то есть распечатает только область, содержащую данные. Для этого в драйвере необходимо выбрать установку " Выводить только область чертежа".
Видео с демонстрацией работы
Seiko LP-2050MF:
)
